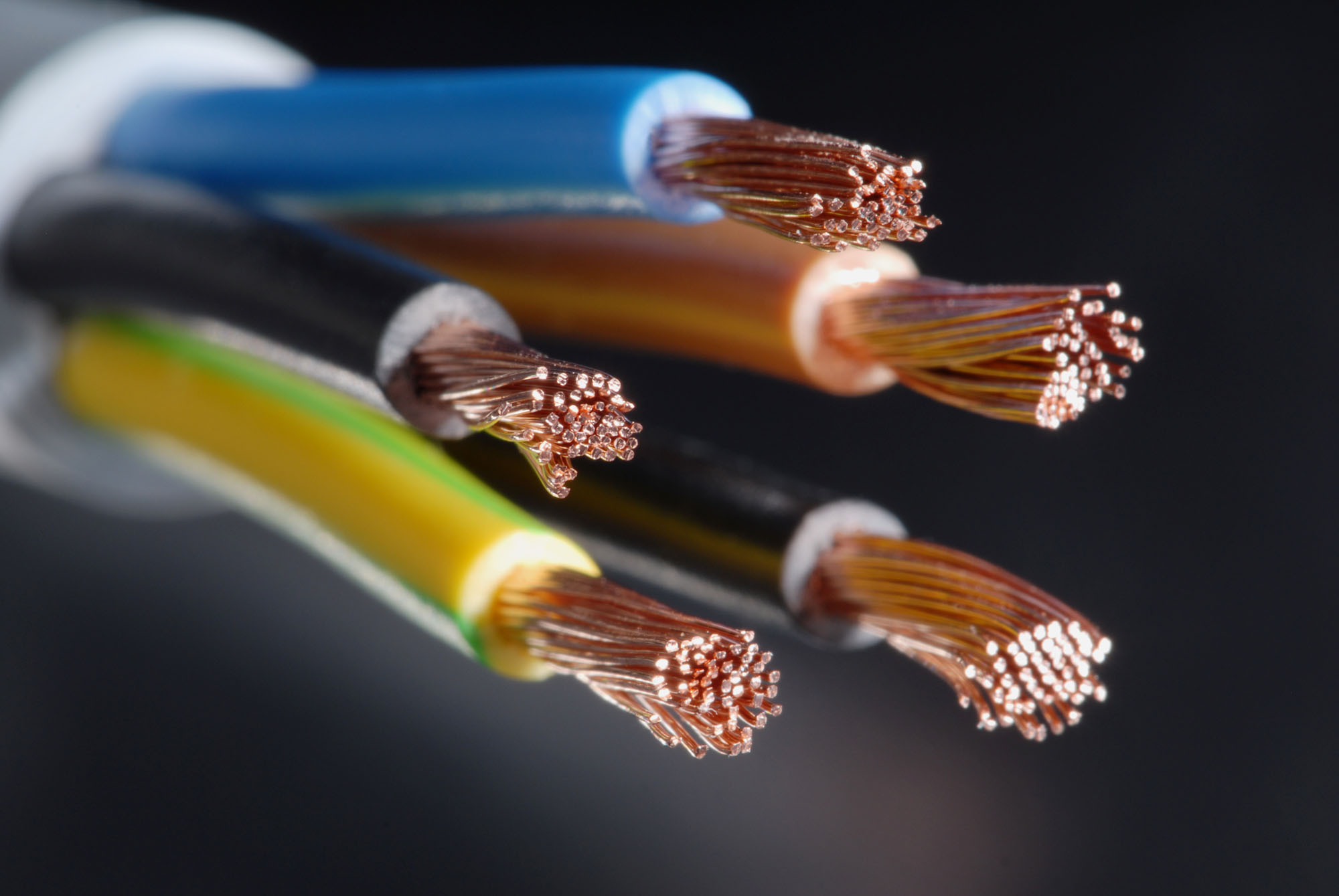

Prüfung und Zertifizierung von Kabeln und Leitungen im VDE Institut nach internationalen Standards
weyo / stock.adobe.com
25.06.2024 Prüfung + Zertifizierung

Prüfung und Zertifizierung von Kabeln und Leitungen im VDE Institut

Kabel und Leitungen sind in der Elektrotechnik-Branche von zentraler Bedeutung für die Stromverteilung und Energienutzung. Aufgrund ihrer wichtigen Funktion muss besonders auf die Sicherheit geachtet werden. Sind sie schadhaft, kann es brandgefährlich werden. Das VDE Institut prüft und zertifiziert Kabel und Leitungen für die Energie-, Signal- und Datenübertragung und leistet somit einen signifikanten Beitrag zur benötigten Sicherheit und Qualität.

Kontakt
Andreas Ostheimer
Ob Daten-, Mittel- oder Hochspannungskabel - Das VDE Institut prüft und zertifiziert
VDE

Mit der Prüfung und Zertifizierung von Kabeln und Leitungen von Isolierschläuchen und -bändern bis hin zu Körperschutzmitteln und Spannungsprüfern, deckt unser Speziallabor ein Prüfspektrum ab, das weltweit in hohem Maße anerkannt ist.

Geprüft wird unter Berücksichtigung von Richtlinienanforderungen auf der Basis nationaler und internationaler harmonisierter Normen. Zusätzlich bieten wir Prüfungen und Betreuung während der Entwicklungsphase an. Auch auf dem Gebiet der Langzeituntersuchungen von Isolierstoffen sind wir eine anerkannte Größe. Schon seit Zustandekommen des HAR-Abkommens 1974 sind wir DIE deutsche Approbationsstelle.

Rundgang VDE Kabellabor

Datenkabel - Anforderung, Technische Bewertung und Zertifizierung

Mit wachsender Bedeutung von IT-Netzwerken im täglichen Leben werden auch die Netzwerksicherheit und -zuverlässigkeit zunehmend wichtiger. Voraussetzung für ein verlässliches Netzwerk ist die einwandfreie Qualität aller Komponenten. Diese stellt das VDE Institut mit der unabhängigen Begutachtung von Datenkabeln und -steckern sowie anderen passiven Netzwerkkomponenten sicher.

Der Anspruch an Datennetze liegt zum einen in der Übertragung von Signalen oder Daten und zum anderen stellen die Einsatzbedingungen oft eine weitere Herausforderung dar, besonders in industrieller Umgebung. Die Beurteilung der Eigenschaften durch den VDE umfasst über die elektrischen Übertragungseigenschaften hinaus auch mechanische Parameter, Lebensdauerprüfungen und die Beständigkeit gegen unterschiedlichste Umgebungseinflüsse wie Temperatur oder Chemikalien bis hin zu Brandprüfungen.

Im Zusammenhang mit dem Breitbandausbau wächst der Bedarf an Glasfaserkabeln. Auch hierfür bietet das VDE Institut umfassende Produktprüfungen und Zertifizierungen an.

Das VDE Institut ist durch die Deutsche Akkreditierungsstelle (DAkkS) für die Prüfung und Zertifizierung nach gängigen nationalen und internationalen Standards für Datenkabel akkreditiert.

Einen großen Vorteil für unsere Kunden bietet weiterhin das Normenwissen unserer Mitarbeiter, die mit ihrem Know-how die Normenentstehung und -weiterentwicklung aktiv begleiten.

Hochfrequenzmesstechnik für Datenkabel

Zur Messung des Hochfrequenz-Übertragungsverhaltens symmetrischer Datenkabel setzt das VDE-Institut modernste Hochfrequenz-Messtechnik auf Basis der BalUn-losen Methode nach IEC/TR 61156-1-2 ein. Nach positiv erfolgter Prüfung der Hochfrequenz-Übertagungseigenschaften durch das VDE Institut, erhält der Auftraggeber (z. B. Hersteller oder Händler) das Sonderzertifikat „HF geprüft“.

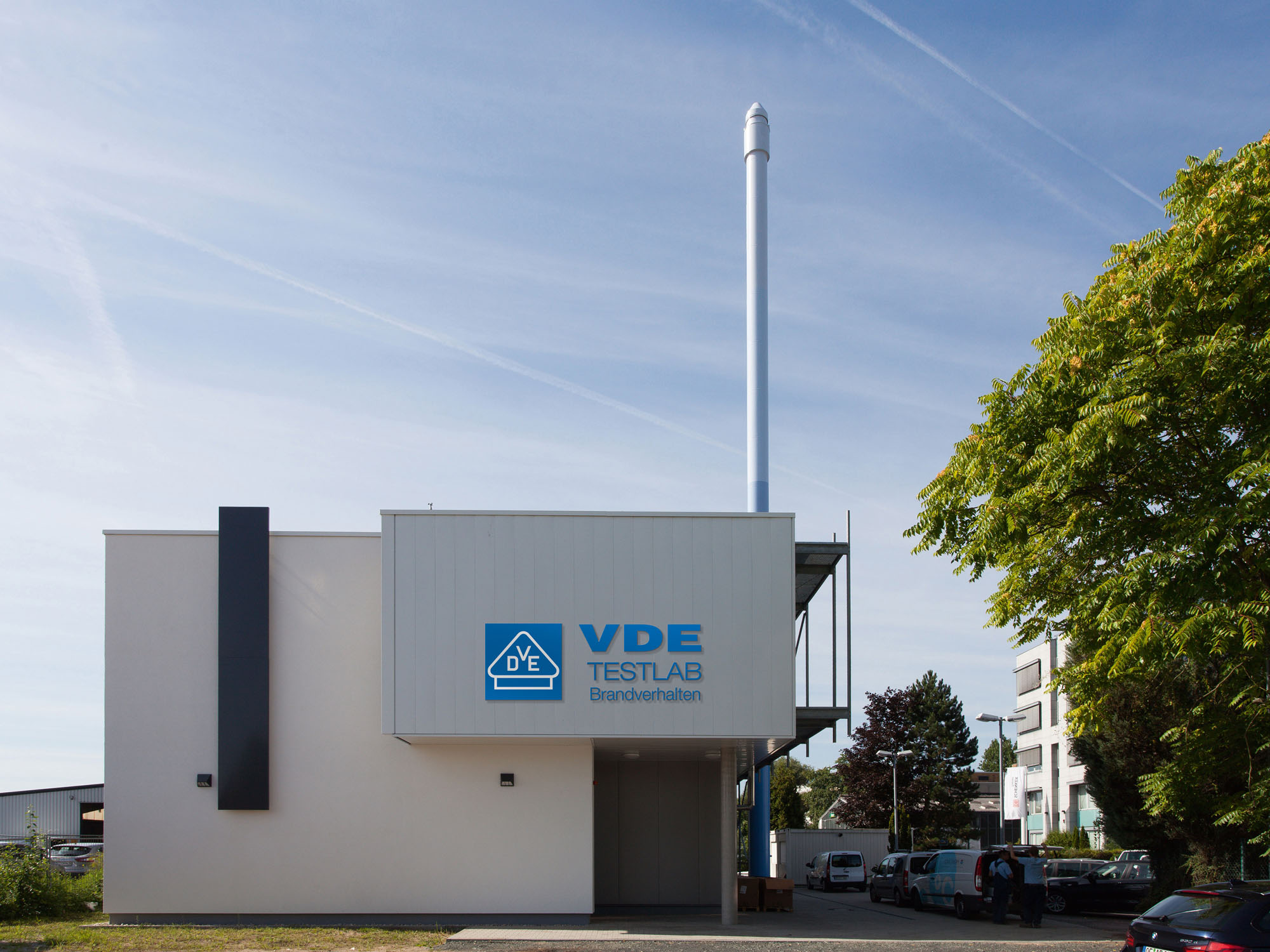

Das Brandprüfzentrum des VDE Instituts

Das hochmoderne Testzentrum für das Brandverhalten von Kabeln und Leitungen des VDE Instituts erfüllt die große Nachfrage nach Brandprüfungen seitens der Industrie.

Mit dem Labor deckt das VDE Institut sowohl die BauPVO – also die Prüfung von allen in Bauwerken verlegten Kabeln –, als auch die Prüfung von Kraftfahrzeugleitungen und Bahnleitungen sowie vielen weiteren Anwendungsbereichen ab. Neben der Prüfung von halogenfreien Produkten kann dank einer hocheffektiven Abgasreinigung auch die Prüfung halogenhaltiger Kabel und Leitungen durchgeführt werden. Ein weiterer wesentlicher Prüfschwerpunkt ist die Ermittlung von giftigen Gasen, die bei der Verbrennung von Kabeln und Leitungen entstehen können.

Beim Bau des Brandprüfzentrums hat das VDE Institut auf höchste Maßstäbe an die Sicherheit und den Umweltschutz geachtet. Eine Freisetzung von möglichen Schadstoffen in die Atmosphäre wird aufgrund der Abgasreinigung verhindert.

Das Leistungsangebot des Brandprüfzentrums im VDE Institut umfasst unter anderem:

  • Brandverhalten von Datenkabeln nach DIN EN 50173 oder IEC 11801

  • Bündelbrandprüfungen nach EN 50399 (im Rahmen der BauPVO) sowie nach VDE und IEC-Normen, z.B. IEC/EN 60332-3-21 bis -25 oder VDE 0472-804

  • Einzelbrandprüfungen nach EN 60332 (auch Automotive-Prüfungen nach ISO 6722)

  • Ermittlung der Rauchdichte nach EN 61034 und EN 50399
  • Ermittlung von giftigen Gasen, z. B. Bestimmung des Gehalts an Halogenwasserstoffsäure oder der Azidität nach EN 60754-1/-2
  • Feststellung der Halogenfreiheit und des Toxizitätsindex nach verschiedenen Normen
  • Prüfung von Kraftfahrzeugleitungen (UN ECE-R118) und Bahnleitungen
  • Prüfung zum Isolationserhalt nach EN 50200 und EN 50362 sowie des Funktionserhalts nach IEC 60331
  • Prüfungen an Schienenverteilersystemen und Kunststoffrohren

Rundgang VDE Brandprüfzentrum

Prüfungen von Kabeln und Leitungen nach Bauproduktenverordnung (BauPVO)

Die Verordnung (EU) Nr. 305/2011 des Europäischen Parlaments und des Rates zur Festlegung harmonisierter Bedingungen für die Vermarktung von Bauprodukten verpflichtet die Hersteller solcher Produkte für das Inverkehrbringen eine Leistungserklärung abzugeben. Hier muss die Leistungsfähigkeit der Produkte hinsichtlich gewisser Produktmerkmale und basierend auf einschlägigen harmonisierten technischen Spezifikationen angegeben werden. Diese Merkmale sind in der Bauproduktenverordnung (BauPVO) aufgeführt und betreffen zum Beispiel die Bereiche mechanische Festigkeit, Brandschutz, Hygiene, Gesundheit und Umweltschutz. Neben dieser Vielzahl von mechanischen und elektrischen Prüfungen spielt bei der Konstruktion sowie bei der Zulassung und Anwendung von Kabeln und Leitungen die Überprüfung des Verhaltens im Brandfall eine entscheidende Rolle. Dauerhaft in Bauwerke eingebrachte Kabel und Leitungen sind von den Vorschriften der BauPVO ebenfalls betroffen. Bei Kabeln und Leitungen erfolgt die Leistungsbewertung hinsichtlich des Brandverhaltens, also der Entstehung und Ausbreitung eines Brandes, sowie der Emissionen im Brandfall.

Der Ablauf der Bewertung der Leistungsfähigkeit ist in Anhang V der BauPVO festgeschrieben. Von den dort beschriebenen fünf Bewertungssystemen ist wiederum in der EN 50575 festgelegt, für welche Brandklasse welches System verwendet werden muss. Unser Brandprüfzentrum verfügt über modernste Prüfeinrichtungen im Bereich der Brandprüfung und Rauchdichtemessung. Vor allem letztere Prüfung ist besonders wichtig, da diese mit der Rettung von Menschenleben im Brandfall zusammen hängt und eine positive Bestätigung daher höchste Wichtigkeit hat.

VDE Institut: Notifizierte Stelle nach BauPVO

Das VDE Institut ist als Notifizierte Stelle für die Bauproduktenverordnung benannt und kann alle Prüfungen und Zertifizierungen nach der BauPVO durchführen. Hinzu kommen alle Leistungen nach System 1+. Die Dokumentation, die von uns, der Notifizierten Stelle, nach der Prüfung bereitgestellt wird, umfasst einen Prüfbericht, einen Klassifizierungsbericht nach EN 13501-6 und für Produkte nach dem System 1+ ein Zertifikat. Diese Leistungen bieten wir sowohl national wie international an. Der Hersteller erstellt dann basierend auf diesen Dokumenten seine Leistungserklärung. Die CE-Kennzeichnung wird an den Bauprodukten angebracht, für die der Hersteller eine Leistungserklärung erstellt hat.

Führungssysteme für Kabel und Leitungen

Elektrokästen für die Elektro- und Datenverkabelung vor Ort
JIRMoronta / stock.adobe.com

Das Errichten von Niederspannungsanlagen, der Breitbandausbau, die Elektromobilität oder die Energiewende erfordern eine flexible und umfangreiche Elektroinstallation. Kabelführungssysteme mit ihren vielfältigen Produkten leisten einen wichtigen Beitrag zur effizienten Kabelverlegung und schützen sensible Verkabelungen.
Ob Rohrsystem, Kanalsystem, Kabelträgersystem, Kabelbinder oder Kabelhalter, aus Isolierstoff oder aus Metall, für jeden Anwendungsbedarf gibt es ein passendes System.

Unser Leistungsangebot bildet folgende Systeme ab:

  • Führungssysteme IEC/EN 62275, EN 61914, EN 62549, EN 50520
  • Kabelträgersysteme IEC/EN 61537
  • Rohrsysteme für IEC/EN 61386-21 bis IEC/EN 61386-25
  • Kanalsysteme EN 50085-2-1 bis EN 50085-2-4

Hierfür sind Prüfungen nach Kundenspezifikationen möglich. Neben Spot-Prüfungen und Normenkonformitätsprüfung und Zertifizierung, helfen wir auch gerne bei Konformitätsprüfungen während des Entwicklungsprozesses. Zusätzlich bieten wir Ihnen die Möglichkeit der Prüfung der Laboratorien des Herstellers sowie die Materialprüfung an.

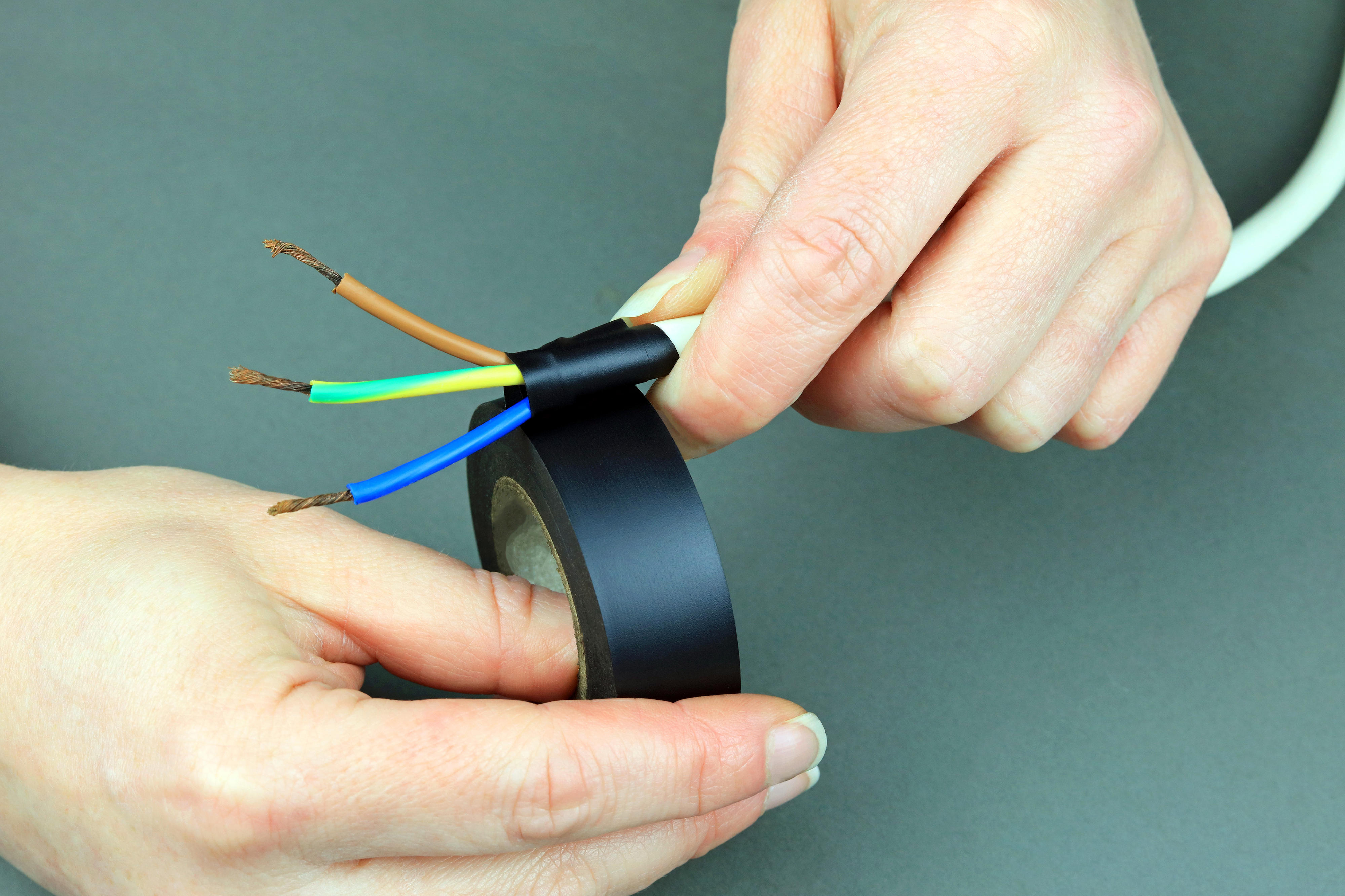

Um elektrische Verbindungsstellen effektiv vor dem Eindringen von Nässe zu schützen und eine hochwertige elektrische Isolation herzustellen, sind isolierende Bänder aus verschiedenen Materialen von Nöten. Damit auch hier die Sicherheit und Verwendbarkeit festgestellt wird, prüfen wir Trägermateriale wie Kunststofffolie, Gewebe und Faservliesstoff, sowie thermoplastische, warmhärtende oder vernetzte Klebestoffe.

Unser Angebot umfasst folgende Normen:

  • EN 60454-3-1
  • EN 60454-3-2
  • EN 60454-3-6
  • EN 60454-3-12

Werkzeuge für Arbeiten unter Spannung

Elektrotechniker bei der Arbeit in einer Schalttafel mit Sicherungen. Installation und Anschluss von elektrischen Geräten
puhimec / stock.adobe.com

Für die Arbeit unter Spannung, Installation, Instandhaltung und Reparatur unserer Energieversorgungssysteme und elektrischen Geräten werden nicht nur sichere Kabel, Leitungen, Komponenten und Geräte benötigt, sondern auch sichere Werkzeuge, Geräte und Schutzvorrichtungen.

Neben den Prüfungen zur Vergabe des VDE Zeichens oder VDE GS Zeichens bieten wir hier auch Prüfungen zur Information an.
Hierbei werden nicht nur elektrischen Eigenschaften überprüft, sondern zum Beispiel auch mechanische und thermische Eigenschaften.

Die Prüfungen an folgenden Produkten zählen zu unserem Portfolio:

  • Handwerkzeuge zum Gebrauch bis 1000 V AC und 1500 V DC nach DIN EN IEC 60900
  • Einpolige Phasenprüfer bis 250 V AC nach DIN VDE 0680-6
  • Isolierende Umhüllungen, Formstücke und Klammern zum Arbeiten an unter Spannung stehenden Teilen bis 1000 V nach DIN VDE 0680-1
  • Isolierende Matten mit einer maximalen Gebrauchsspannung bis zu 36 kV AC / 54 kV DC nach DIN EN 61111
  • Isolierende Abdecktücher mit einer maximalen Gebrauchsspannung bis zu 36 kV AC / 54 kV DC nach DIN EN 61112


Unsere Zertifizierungen im Überblick

Nähere Erläuterungen zu den Zertifikaten finden Sie hier.

VDE Kabelzeichen/

VDE Zeichen

VDE GS Zeichen


Gutachten mit Fertigungsüberwachung

(VDE-Register-Nummer)

Eigenschaftszertifikat

"HF geprüft"

Prüfumfang

gesamte Spezifikation

gesamte Spezifikation

VDE Normabschnitte; komplette Typprüfung

mit Normabweichungen

Übertragungseigenschaften

VDE Akkreditierung

DAkkS: ISO 17025, ISO 17065

DAkkS: ISO 17025, ISO 17065

DAkkS: ISO 17025, ISO 17065

DAkkS: ISO 17025, ISO 17065

Gültigkeitsdauer

unbefristet

befristet

befristet

1 Jahr

Anpassung

Produkt- oder Normänderung

Verlängerung; Produkt- oder Normänderung

Verlängerung; Produkt- oder Normänderung

Verlängerung; nach Überprüfung von Produkt und Spezifikation

Fertigungsstätten-

Überwachung

regelmäßig

regelmäßig

regelmäßig

keine

Produktkontrolle

regelmäßig

regelmäßig

regelmäßig

optional
