Der vor dem Pumpspeicherwerk Glems aufgestellte Maschinensatz einer Wasserkraftmaschine (Baujahr 1902) aus dem Wasserkraftwerk Untertürkheim (Stuttgart) veranschaulicht, zusammen mit der Infotafel, die Funktionsweise der Energieumwandlung und verdeutlicht die Fortschritt in der Konstruktion von Turbinen und Generatoren, die bei gleicher Größenordnung heute ein Vielfaches an Leistung erbringen.
Beschreibung
Baujahr: 1902
Stilllegung: 1983
Die auf dem Vorplatz des Pumpspeicherkraftwerks Glems aufgestellte Wasserkraftmaschine war von 1902 bis 1983 im Wasserkraftwerk Untertürkheim installiert. Zusammen mit zwei weiteren Maschinen des gleichen Typs erzeugte der Maschinensatz Strom zur Versorgung der damals noch selbständigen Gemeinde Untertürkheim. Nach der Eingemeindung von Untertürkheim nach Stuttgart (1905) wurde das Wasserkraftwerk unter der Regie des Städtischen Elektrizitätswerks Stuttgart in die Stromversorgung von Stuttgart eingebunden. Nach insgesamt 285.000 Betriebsstunden, in denen etwa 50 Mio. kWh elekrische Energie erzeugt wurden, erfolgte 1983 die Stilllegung des Maschinensatzes.

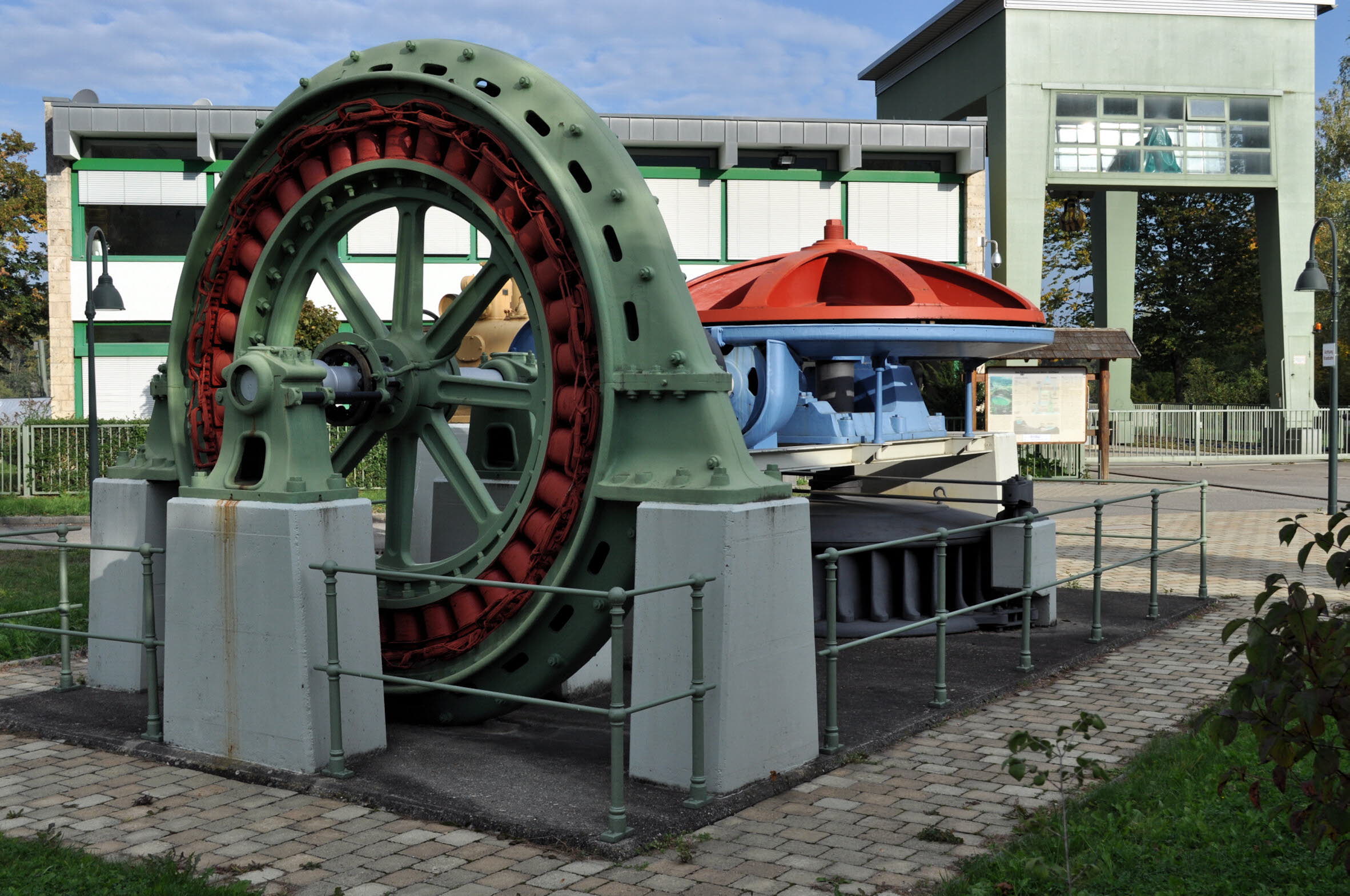

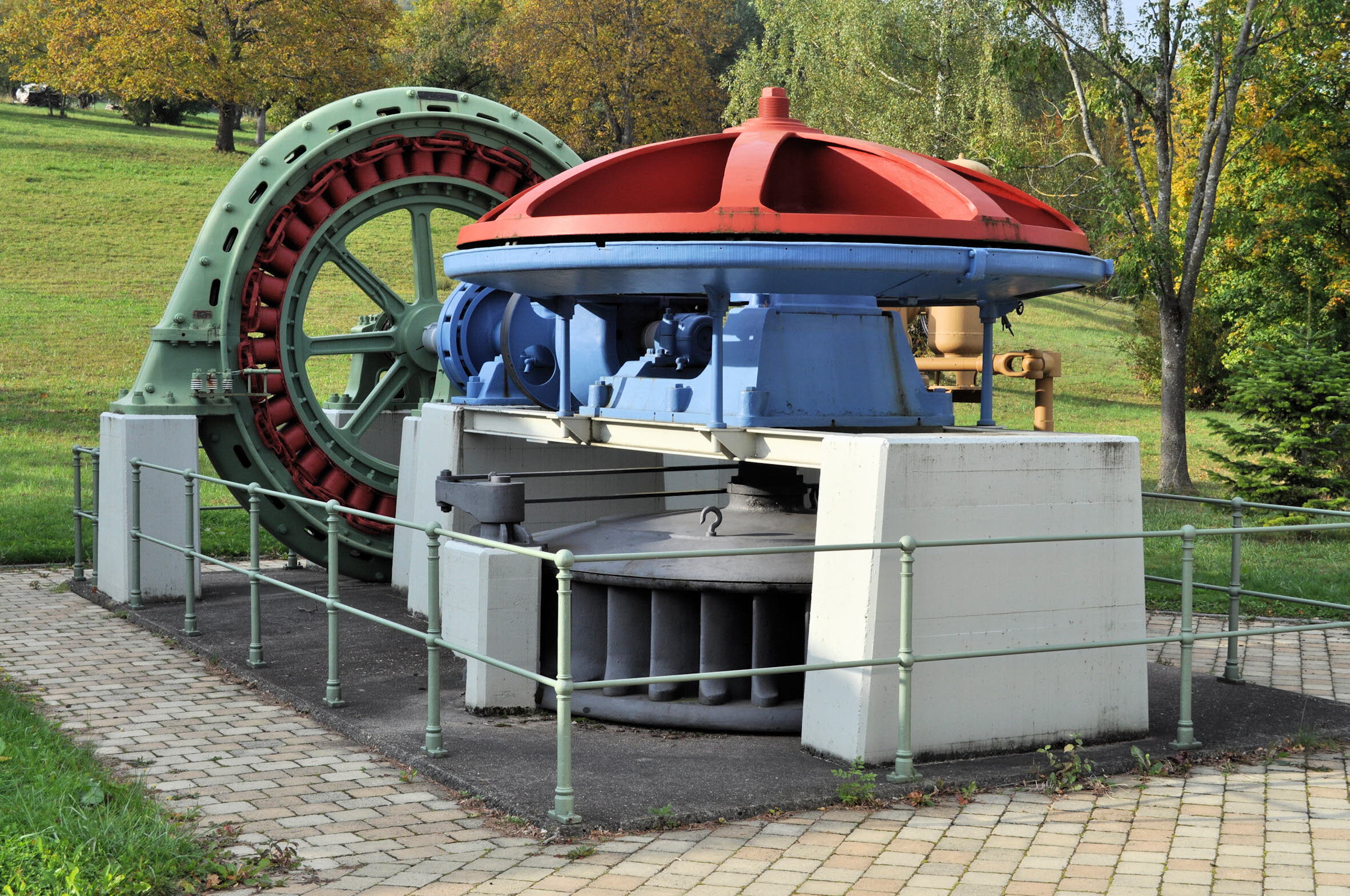

Der in Untertürkheim ausgebaute Maschinensatz wurde in Glems leicht verändert (mit gekürzter Turbinenwelle) aufgestellt. Im Vordergrund (Foto 1) erkennt man die Turbine (Bauart Francis-Turbine). Direkt über dem Boden des Fundaments sieht man die Leitschaufeln, mit denen der Wasserzufluss zur Turbine geregelt wurde. Das Laufrad befindet sich im Inneren der Turbine. Das durchströmende Wasser versetzte das Laufrad in Bewegung (mit 47 Umdrehungen pro Minute) und floss nach unten ab. Rechts neben dem Leitrad befindet sich der Mechanismus zum Verstellen der Leitschaufeln und damit zur Veränderung des Wasserdurchflusses. Die Turbinenwelle gab ihre Energie an das mit einem Zahnkranz mit Holzzähnen ausgestattete Vorgelege weiter. Der Zahnkranz trieb über ein Kegelrad eine horizontale Welle an, die über eine elastische Kupplung mit der Generatorwelle verbunden war. Das elastische Teil ist durch einen in die Kupplung eingeflochtenen 12 Meter langen Lederriemen gebildet. Das mit 36 Polen ausgestattete Polrad des Generators (Foto 2) erzeugte eine Wechselspannung von 3.000 V und 50 Hz. Die Leistung des Generators betrug 200 kW.
Informationsstand: 02.11.2016
Schlagworte: Elektrizitätserzeugung; Stromerzeugung; Energie; Energy
Stichworte: Städtisches Elektrizitätswerk Stuttgart; Pumpspeicherkraftwerk Glems; Wasserkraftmaschine; Wasserkraftwerk Untertürkheim; Untertürkheim; Francis-Turbine; Leitschaufel; Laufrad; Kegelrad; Zahnkranz; Lederriemen; Generator
Quelle(n)
- Infotafel am Objekt
